DIY摄像机（摄像头主板+IMX258摄像头模组+wifi板）组合

一、产品概述

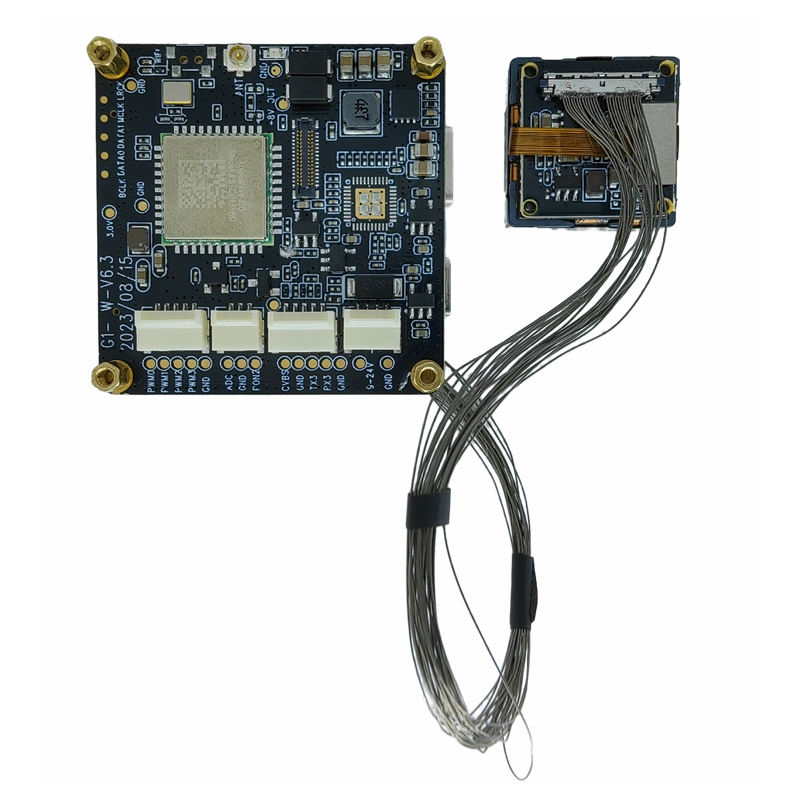

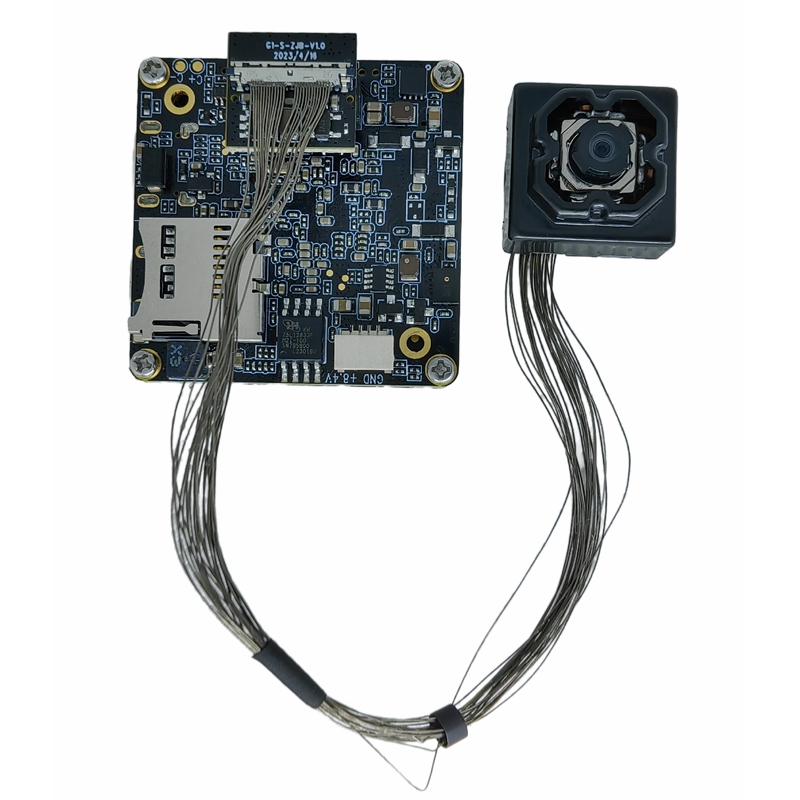

该DIY摄像机组合方案搭配了 iCatch Vi37M摄像头主板、IMX258光学防抖摄像头模组‍、wifi板，主板和模组使用极细同轴线连接，方便各种安装场景。

这套DIY摄像机搭载 iCatch Vi37M‍ 芯片，最高支持4K@60FPS（插值）、4K@30FPS、2.7K@60FPS、1080P@120FPS的H.264编码的视频。摄像头模组采用 SONY IMX258 图像传感器，彩色方形像素陈列，有效像素为1300万。支持OIS光学防抖图像增稳功能，可修正4度以内的轻微抖动。搭载 AW CM256SM 单通双频WiFi模块，支持使用单频2.4G或5G无线wifi功能。

板载支持Type-C接口、HDMI高清接口、TF卡卡槽（最高支持512G TF存储卡）、电池接口、2个控制按键、数字硅麦、蜂鸣器、WiFi天线、显示屏/触控屏、CVBS（预留接口）、串口（Uart3）、PWM、ADC五向按键、DC直流供电接口等。PCB板尺寸为38*38mm，摄像头主板+wifi板、再加上Sensor转接板座子的高度为18mm。

DIY摄像机（摄像头主板+IMX258摄像头模组+wifi板）组合方案，广泛适用于头盔摄像头、防抖摄像头、USB摄像头、HDMI摄像头、工业相机、拍照相机、航拍摄像机、运动相机‍、穿戴摄像头、工作记录仪等视频摄像产品。

二、规格参数

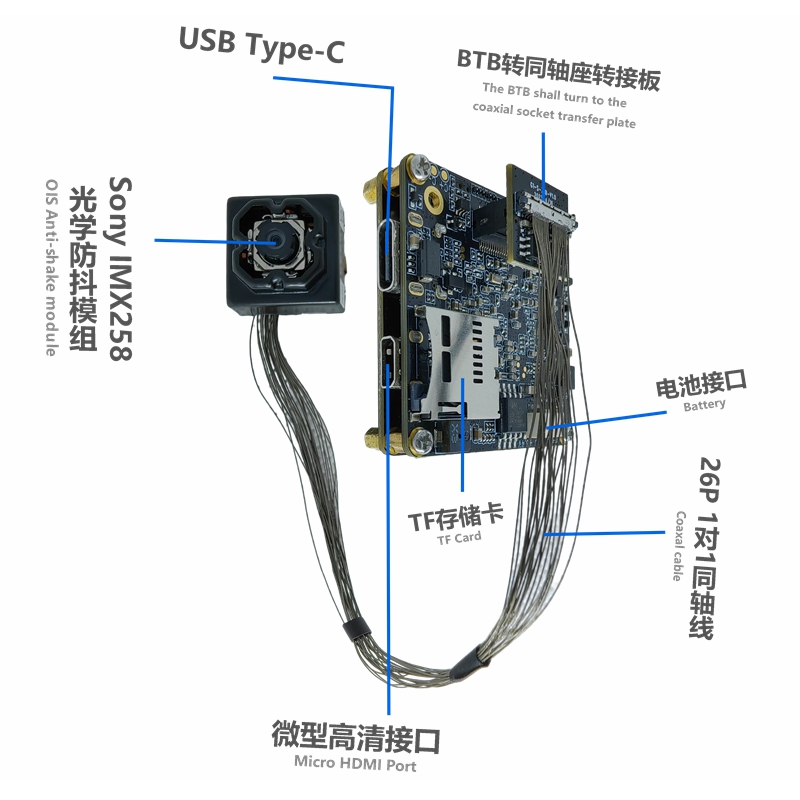

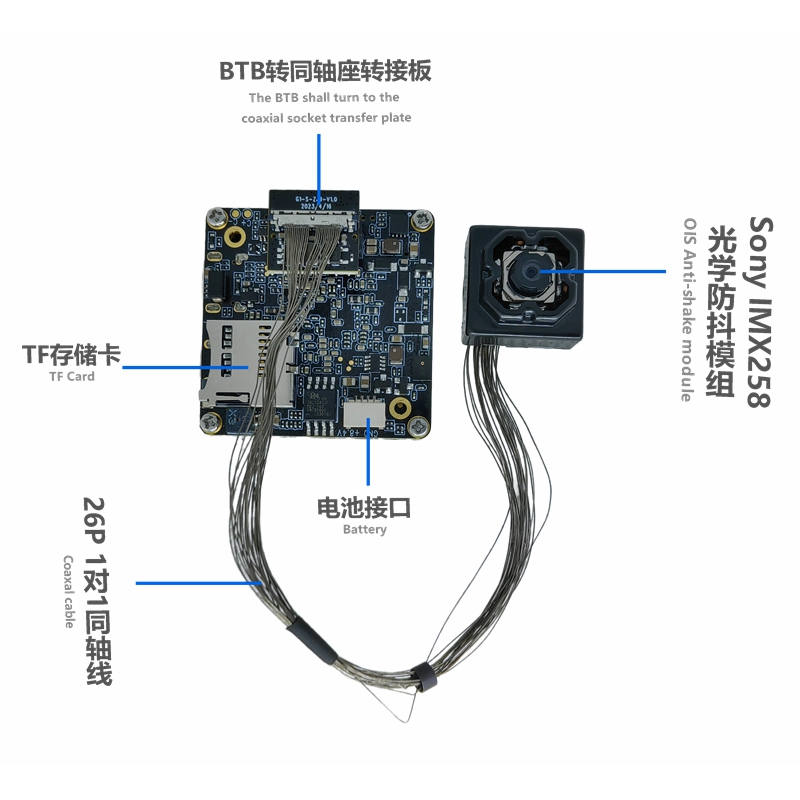

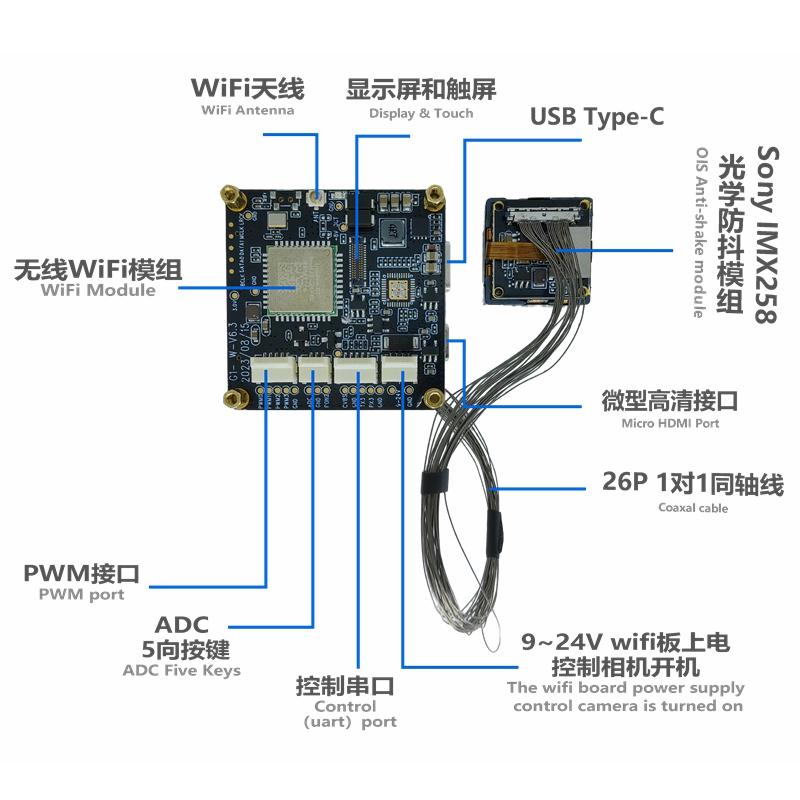

三、硬件接口功能说明

Sony IMX258 光学防抖摄像头模组：

采用SONY IMX258 图像传感器，彩色方形像素陈列，可支持拍摄1300万像素照片，录制 4K@30FPS 的视频。模组尺寸为19*19mm，支持OIS光学防抖图像增稳功能，可修正4度以内的轻微抖动。

USB Type-C接口：

此接口支持USB标准的5V电源输入，为摄像头模块供电，也可给电池充电。USB接口连接电脑可直接读取TF卡内文件，当作U盘使用，还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1（串口功能可搭配专用G1-USB串口转接板使用）。

Micro HDMI 高清接口：

Micro HDMI 接口，最高可支持 4K@30FPS 的视频信号输出。

电池接口：

使用电池供电，电池电压为6.6V(低电关机）~8.8V之间，推荐使用7.4~7.7V高压高密度锂电池。（特别注意：最高可支持12V接入，接入非7.7V型电池电源时，不可使用USB接口充电）

两个按键：

分别是电源键（A键）、确认键（B键），电源键控制开关机、切换模式，确认键控制拍照录像。

PWM接口：

通过以上的接口引出了PWM 功能接口，可以通过此接口控制相机模式切换、拍照、录像等功能。

ADC五向按键：

支持一路 ADC 五向按键接口，可接上、下、左、右、确认五个按键，支持外接按键，控制相机开机和关机。

控制串口：

可支持RX3、TX3，可通过此Uart串口对相机进行设置及控制等操作。预留了一路模拟视频CVBS（TV-OUT）信号输出，如需CVBS功能可定制。

DC直流供电接口：

可使用 9~24V 供电控制相机自动开机。支持三路供电同时使用，即 WiFi 板直流供电、主板电池供电、Type-C USB 供电，也可以单路供电使用。
